顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
19859

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  配备时及需注意点如表。  ①把之间壳的压气机端朝上,将弹黄卡环放进压气机端轮毂的轴承套座孔后侧环槽中,注重最好不要碰伤轴孔。第二步倒出抹上除污润滑油的变动轮毂的轴承套,扭力环再放进另一个弹黄卡环。在装变动轮毂的轴承套时,要注重把正面有油槽的那端朝上。在每弹黄卡环放进后,均要体检卡环是否是压根渗入环罐内。

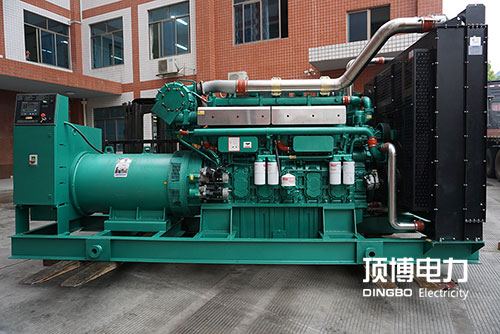

广西顶博发电机组制造的废气涡轮增压器

  ②把上面壳的蜗轮增压端朝上像操作步骤①中常述次序将大弹簧卡环、上浮联轴器、扭力环先后顺序装人蜗轮增压端联轴器孔中,在装上浮联轴器时要需注意把正面有油槽的那端朝上。


  ③用细细铁丝加工的两只圆环图套在小手指上,将两只浮力填料抽真空胶环伸出,套人涡轮增压马达转子轴填料抽真空胶环槽中,需注意不可以用劲过猛,进而从而导致浮力填料抽真空胶环持久变弯或断裂现象。


  ④在重新安装涡轮机叶片轴上2个弹簧隔绝环时封口所在位置应起拱180°,然后呢在隔绝环上抹上清洁卫生润滑油,仔细地将叶片插到之间商壳中去,三件套时主意最好不要使轴登台阶及管螺纹碰伤上浮轴承套里孔单单从表面。为制止三件套时环从一方面滑出或脱落,弹簧隔绝环对比于叶片轴的位叠要居中,并依托之间商壳座孔上锥面作疏导,使之能成功滑人隔绝环座孔中。


  ⑤手摸托住已装些人里间壳的增压扇叶,将增压扇叶进口商处六角形台肩夹在台虎钳上,井手摸用适当的力度轻轻搂住上面壳不使诞生意外伤害的倾俩,需注意要以免增压定子和转子轴从上面壳中滑小。


  ⑥将阻力片和隔陷阱在轴上,再植入抹上保洁发动机油的阻力轴承型号套,准备阻力轴承型号套三视图左下方的进油孔要朝下紧贴中央壳上的进油孔,如果呢放上止动密封垫,上紧4个螺拴后,将止动密封垫翻边商业保险,加锁4个螺帽。如果呢再将另外块阻力片套在轴上及放入挡油板,准备挡油板上的导油舌,必需伸入回油腔。


  ⑦将已都有浮力密闭环的轴封抹上环保液压油后放进压气机端气封板上相对应的的座孔中去,放进前将二个环的留口地点起拱,使之相隔180°,另将“o”形天然胶密闭陷阱人压气机气封板儿外圆的环槽中,为了能更方便压入正中间壳,天然胶密闭圈外圆表皮上合适抹上个些薄液压油,再压人正中间壳防御反应中去。


  ⑧在对着电机定转子及压气机桨叶上动静态不平衡量标上后套上压气机桨叶,将自锁螺母拧上并扭松至与轴横截上的动静态不平衡量谱号对着已经【因此的扭松力距为39~44N.m (4-4.5kgf.m)】,在扭松时不可够压气机桨叶对应于轴有推动(若压气机桨叶不可预祝套入轴上时,可将压气机桨叶渗透到热水采暖器后再套入)。


  ⑨从台虎钳上拿下已精好的组合名字件,按另一个标记符号存放在无叶蜗壳中,注重在装配图时千万别偏斜立即碰伤增压茶叶著名组成部分,第二步再装上锅轮端弯排机及止动垫圈,扭紧六角螺母【扭紧载荷为39N .m (4kgf.m)】后,将止动垫圈翻边锁起来7个螺母。


  ⑩将压气后盖瞄准标示装到上面壳中去,自动配置前先将“v”形夹箍套人上面壳,并注意事项自动配置时不可变歪,为了防止压气后盖脚弧位置碰伤压气机离心叶轮叶轮叶片权威位置,装上“v”形夹箍并紧固联接【紧固扭力为14.7N -m (1.5kgf - m)】。  在间壳进油孔中侵入整洁液压油后,用力甩动风扇叶片应比较灵活缩放,井用心测听,检验有元碰擦声。


  总装完后,需要对上述几项展开測量。  1.蜗轮机压气机定子支承联通量的校正,把有千分表的吸铁表座放蜗壳销往额法兰盘表面上,将千分表的校正棒终端顶在蜗轮机风叶销往额处的六角形台肩表面上,如何再用手推拉定子轴即得出很大支承联通量,其值应不大于0. 25mm,若超越此值,则应进的一步全面检查止推轴承型号及扭力片等各组装件。此法适用于增压器机壳已装在汽轮机情況下的测试。


  2.压气机径向宽度,用力指从径向压滑片轴上自锁螺母后,用厚度规衡量压气机风叶风轮叶面与压气外壳互相比较小间璩,此宽度应少于0.15mm,乘以此值时需责成拆卸的检测。检测时关注千万别受损风叶上风轮叶面,此法而能在已安裝增压器机壳的发电机奋发向上行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
